Многоликий протон

Изучая строение вещества, физики узнали, из чего сделаны атомы, добрались до атомного ядра и расщепили его на протоны и нейтроны. Все эти шаги давались довольно легко — надо было лишь разогнать частицы до нужной энергии, столкнуть их друг с другом, и тогда они сами разваливались на составные части.

А вот с протонами и нейтронами такой трюк уже не прошел. Хотя они и являются составными частицами, их не удается «разломать на части» ни в каком даже самом сильном столкновении. Поэтому физикам потребовались десятилетия для того, чтобы придумать разные способы заглянуть внутрь протона, увидеть его устройство и форму. В наши дни изучение структуры протона — одна из самых активных областей физики элементарных частиц.

Природа дает намеки

История изучения структуры протонов и нейтронов берет свое начало с 1930-х годов. Когда в дополнение к протонам были открыты нейтроны (1932), то, измерив их массу, физики с удивлением обнаружили, что она очень близка к массе протона. Более того, оказалось, что протоны и нейтроны «чувствуют» ядерное взаимодействие совершенно одинаковым образом. Настолько одинаковым, что, с точки зрения ядерных сил, протон и нейтрон можно считать как бы двумя проявлениями одной и той же частицы — нуклона: протон — это электрически заряженный нуклон, а нейтрон — нейтральный нуклон. Поменяйте протоны на нейтроны — и ядерные силы (почти) ничего не заметят.

Физики это свойство природы выражают как симметрию — ядерное взаимодействие симметрично относительно замены протонов на нейтроны, подобно тому как бабочка симметрична относительно замены левого на правое. Эта симметрия, кроме того что она сыграла важную роль в ядерной физике, была на самом деле первым намеком на то, что у нуклонов имеется интересное внутреннее строение. Правда, тогда, в 30-е годы, физики этот намек не осознали.

Понимание пришло позже. Началось с того, что в 1940–50-е годы в реакциях столкновения протонов с ядрами различных элементов ученые с удивлением обнаруживали всё новые и новые частицы. Не протоны, не нейтроны, не открытые к тому времени пи-мезоны, которые удерживают нуклоны в ядрах, а какие-то совсем новые частицы. При всём своем разнообразии эти новые частицы обладали двумя общими свойствами. Во-первых, они, так же как и нуклоны, очень охотно участвовали в ядерных взаимодействиях — сейчас такие частицы называют адронами. А во-вторых, они были исключительно нестабильными. Самые неустойчивые из них распадались на другие частицы всего за триллионную долю наносекунды, не успев пролететь даже на размер атомного ядра!

Долгое время «зоопарк» адронов представлял из себя полную мешанину. В конце 1950-х годов физики узнали уже достаточно много разных видов адронов, начали сравнивать их друг с другом и вдруг увидели некую общую симметричность, даже периодичность их свойств. Была высказана догадка, что внутри всех адронов (в том числе и нуклонов) сидят некие простые объекты, которые получили название «кварки». Комбинируя кварки разными способами, можно получать разные адроны, причем именно такого типа и с такими свойствами, которые обнаруживались в эксперименте.

Что делает протон протоном?

После того как физики открыли кварковое устройство адронов и узнали, что кварки бывают нескольких разных сортов, стало понятно, что из кварков можно сконструировать много различных частиц. Так что уже никого не удивляло, когда последующие эксперименты продолжали один за другим находить новые адроны. Но среди всех адронов обнаружилось целое семейство частиц, состоящих, точно так же как и протон, только из двух u-кварков и одного d-кварка. Этакие «собратья» протона. И вот тут физиков подстерегал сюрприз.

Давайте сначала сделаем одно простое наблюдение. Если у нас есть несколько предметов, состоящих из одинаковых «кирпичиков», то более тяжелые предметы содержат больше «кирпичиков», а более легкие — меньше. Это очень естественный принцип, который можно называть принципом комбинирования или принципом надстройки, и он прекрасно выполняется как в повседневной жизни, так и в физике. Он проявляется даже в устройстве атомных ядер — ведь более тяжелые ядра просто состоят из большего числа протонов и нейтронов.

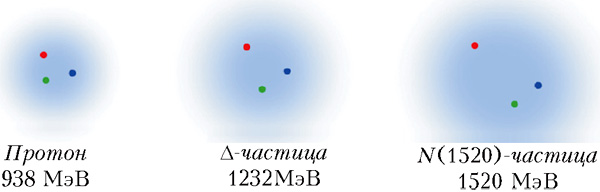

Однако на уровне кварков этот принцип совершенно не работает, и, надо признаться, физики еще не до конца разобрались, почему. Оказывается, тяжелые собратья протона тоже состоят из тех же самых кварков, что и протон, хотя они в полтора, а то и в два раза тяжелее протона. Они отличаются от протона (и различаются между собой) не составом, а взаимным расположением кварков, тем, в каком состоянии относительно друг друга эти кварки находятся. Достаточно изменить взаимное положение кварков — и мы из протона получим другую, заметно более тяжелую, частицу.

А что будет, если все-таки взять и собрать вместе больше трех кварков? Получится ли новая тяжелая частица? Удивительно, но не получится — кварки разобьются по трое и превратятся в несколько разрозненных частиц. Почему-то природа «не любит» объединять много кварков в одно целое! Лишь совсем недавно, буквально в последние годы, стали появляться намеки на то, что некоторые многокварковые частицы всё же существуют, но это лишь подчеркивает, насколько природа их не любит.

Из этой комбинаторики следует очень важный и глубокий вывод — масса адронов вовсе не складывается из массы кварков. Но если массу адрона можно увеличить или уменьшить простым перекомбинированием составляющих его кирпичиков, значит, вовсе не сами кварки ответственны за массу адронов. И действительно, в последующих экспериментах удалось узнать, что масса самих кварков составляет лишь около двух процентов от массы протона, а вся остальная тяжесть возникает за счет силового поля (ему отвечают специальные частицы — глюоны), связывающего кварки вместе. Изменяя взаимное расположение кварков, например отодвигая их подальше друг от друга, мы тем самым изменяем глюонное облако, делаем его более массивным, из-за чего и возрастает масса адрона (рис. 1).

Что творится внутри быстро летящего протона?

Всё описанное выше касается неподвижного протона, на языке физиков — это устройство протона в его системе покоя. Однако в эксперименте структура протона была впервые обнаружена в других условиях — внутри быстро летящего протона.

В конце 1960-х годов в экспериментах по столкновению частиц на ускорителях было замечено, что летящие с околосветовой скоростью протоны вели себя так, словно энергия внутри них не распределена равномерно, а сконцентрирована в отдельных компактных объектах. Эти сгустки вещества внутри протонов знаменитый физик Ричард Фейнман предложил называть партонами (от английского part — часть).

В последующих экспериментах были изучены многие свойства партонов — например, их электрический заряд, их количество и доля энергии протона, которую каждый из них несет. Оказывается, заряженные партоны — это кварки, а нейтральные партоны — это глюоны. Да-да, те самые глюоны, которые в системе покоя протона просто «прислуживали» кваркам, притягивая их друг к другу, теперь являются самостоятельными партонами и наряду с кварками несут «вещество» и энергию быстро летящего протона. Опыты показали, что примерно половина энергии запасена в кварках, а половина — в глюонах.

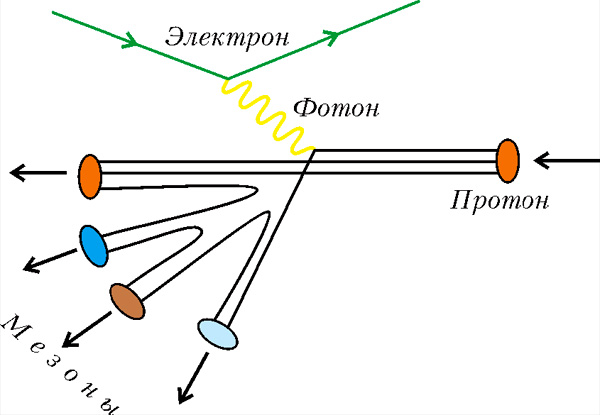

Партоны удобнее всего изучать в столкновении протонов с электронами. Дело в том, что, в отличие от протона, электрон не участвует в сильных ядерных взаимодействиях и его столкновение с протоном выглядит весьма просто: электрон на очень короткое время испускает виртуальный фотон, который врезается в заряженный партон и порождает в конце концов большое число частиц (рис. 2). Можно сказать, что электрон является отличным скальпелем для «вскрытия» протона и разделения его на отдельные части — правда, лишь на очень короткое время. Зная, как часто происходят такие процессы на ускорителе, можно измерить количество партонов внутри протона и их заряды.

Кто такие партоны на самом деле?

И здесь мы подходим к еще одному поразительному открытию, которое сделали физики, изучая столкновения элементарных частиц при высоких энергиях.

В обычных условиях вопрос о том, из чего состоит тот или иной предмет, имеет универсальный ответ для всех систем отсчета. Например, молекула воды состоит из двух атомов водорода и одного атома кислорода — и не важно, смотрим ли мы на неподвижную или на движущуюся молекулу. Однако это правило — казалось бы, такое естественное! — нарушается, если речь идет об элементарных частицах, движущихся со скоростями, близкими к скорости света. В одной системе отсчета сложная частица может состоять из одного набора субчастиц, а в другой системе отсчета — из другого. Получается, что состав — понятие относительное!

Как такое может быть? Ключевым здесь является одно важное свойство: количество частиц в нашем мире не фиксировано — частицы могут рождаться и исчезать. Например, если столкнуть вместе два электрона с достаточно большой энергией, то вдобавок к этим двум электронам может родиться либо фотон, либо электрон-позитронная пара, либо еще какие-нибудь частицы. Всё это разрешено квантовыми законами, именно так и происходит в реальных экспериментах.

Но этот «закон несохранения» частиц работает при столкновениях частиц. А как же получается, что один и тот же протон с разных точек зрения выглядит состоящим из разного набора частиц? Дело в том, что протон — это не просто три кварка, сложенные вместе. Между кварками существует силовое глюонное поле. Вообще, силовое поле (как, например, гравитационное или электрическое поле) — это некая материальная «сущность», которая пронизывает пространство и позволяет частицам оказывать силовое влияние друг на друга. В квантовой теории поле тоже состоит из частиц, правда из особенных — виртуальных. Количество этих частиц не фиксировано, они постоянно «отпочковываются» от кварков и поглощаются другими кварками.

Покоящийся протон действительно можно представить себе как три кварка, между которыми перескакивают глюоны. Но если взглянуть на тот же протон из другой системы отсчета, словно из окна проезжающего мимо «релятивистского поезда», то мы увидим совсем иную картину. Те виртуальные глюоны, которые склеивали кварки вместе, покажутся уже менее виртуальными, «более настоящими» частицами. Они, конечно, по-прежнему рождаются и поглощаются кварками, но при этом какое-то время живут сами по себе, летят рядом с кварками, словно настоящие частицы. То, что выглядит простым силовым полем в одной системе отсчета, превращается в другой системе в поток частиц! Заметьте, сам протон мы при этом не трогаем, а только смотрим на него из другой системы отсчета.

Дальше — больше. Чем ближе скорость нашего «релятивистского поезда» к скорости света, тем более удивительную картину внутри протона мы увидим. По мере приближения к скорости света мы заметим, что глюонов внутри протона становится всё больше и больше. Более того, они иногда расщепляются на кварк-антикварковые пары, которые тоже летят рядом и тоже считаются партонами. В результате ультрарелятивистский протон, т. е. протон, движущийся относительно нас со скоростью, очень близкой к скорости света, предстает в виде взаимопроникающих облачков кварков, антикварков и глюонов, которые летят вместе и как бы поддерживают друг друга (рис. 3).

Читатель, знакомый с теорией относительности, может забеспокоиться. Вся физика основана на том принципе, что любой процесс протекает одинаково во всех инерциальных системах отсчета. А тут получается, что состав протона зависит от системы отсчета, из которой мы его наблюдаем?!

Да, именно так, но это никак не нарушает принцип относительности. Результаты физических процессов — например, какие частицы и сколько рождаются в результате столкновения — действительно оказываются инвариантными, хотя состав протона зависит от системы отсчета.

Эта необычная на первый взгляд, но удовлетворяющая всем законам физики ситуация схематично проиллюстрирована на рисунке 4. Здесь показано, как столкновение двух протонов с большой энергией выглядит в разных системах отсчета: в системе покоя одного протона, в системе центра масс, в системе покоя другого протона. Взаимодействие между протонами осуществляется через каскад расщепляющихся глюонов, но только в одном случае этот каскад считается «внутренностью» одного протона, в другом случае — частью другого протона, а в третьем — это просто некий объект, которым обмениваются два протона. Этот каскад существует, он реален, но к какой части процесса его надо относить — зависит от системы отсчета.

Трехмерный портрет протона

Все результаты, про которые мы только что рассказали, базировались на экспериментах, выполненных довольно давно — в 60–70-х годах прошлого века. Казалось бы, с тех пор всё уже должно быть изучено и все вопросы должны найти свои ответы. Но нет — устройство протона по-прежнему остается одной из самых интересных тем в физике элементарных частиц. Более того, в последние годы интерес к ней снова возрос, потому что физики поняли, как получить «трехмерный» портрет быстро движущегося протона, который оказался гораздо сложнее портрета неподвижного протона.

Классические эксперименты по столкновению протонов рассказывают лишь о количестве партонов и их распределении по энергии. В таких экспериментах партоны участвуют как независимые объекты, а значит, из них нельзя узнать, как партоны расположены друг относительно друга, как именно они складываются в протон. Можно сказать, что долгое время физикам был доступен лишь «одномерный» портрет быстро летящего протона.

Для того чтобы построить настоящий, трехмерный, портрет протона и узнать распределение партонов в пространстве, требуются гораздо более тонкие эксперименты, чем те, которые были возможны 40 лет назад. Такие эксперименты физики научились ставить совсем недавно, буквально в последнее десятилетие. Они поняли, что среди огромного количества разных реакций, которые происходят при столкновении электрона с протоном, есть одна особенная реакция — глубоко-виртуальное комптоновское рассеяние, — которая и сможет рассказать о трехмерной структуре протона.

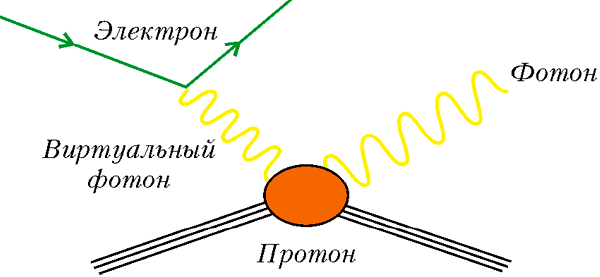

Вообще, комптоновским рассеянием, или эффектом Комптона, называют упругое столкновение фотона с какой-нибудь частицей, например с протоном. Выглядит оно так: прилетает фотон, поглощается протоном, который на короткое время переходит в возбужденное состояние, а потом возвращается в исходное состояние, испуская фотон в каком-нибудь направлении.

Комптоновское рассеяние обычных световых фотонов не приводит ни к чему интересному — это простое отражение света от протона. Для того чтобы «вступила в игру» внутренняя структура протона и «почувствовались» распределения кварков, надо использовать фотоны очень большой энергии — в миллиарды раз больше, чем в обычном свете. А как раз такие фотоны — правда, виртуальные — легко порождает налетающий электрон. Если теперь объединить одно с другим, то и получится глубоко-виртуальное комптоновское рассеяние (рис. 5).

Главная особенность этой реакции состоит в том, что она не разрушает протон. Налетающий фотон не просто бьет по протону, а как бы тщательно его ощупывает и затем улетает прочь. То, в какую сторону он улетает и какую часть энергии у него отбирает протон, зависит от устройства протона, от взаимного расположения партонов внутри него. Именно поэтому, изучая этот процесс, можно восстановить трехмерный облик протона, как бы «вылепить его скульптуру».

Правда, для физика-экспериментатора сделать это очень непросто. Нужный процесс происходит довольно редко, и зарегистрировать его трудно. Первые экспериментальные данные об этой реакции были получены лишь в 2001 году на ускорителе HERA в немецком ускорительном комплексе DESY в Гамбурге; новая серия данных сейчас обрабатывается экспериментаторами. Впрочем, уже сегодня, на основании первых данных, теоретики рисуют трехмерные распределения кварков и глюонов в протоне. Физическая величина, про которую физики раньше строили лишь предположения, наконец стала «проступать» из эксперимента.

Ждут ли нас какие-нибудь неожиданные открытия в этой области? Вполне вероятно, что да. В качестве иллюстрации скажем, что в ноябре 2008 года появилась интересная теоретическая статья, в которой утверждается, что быстро летящий протон должен иметь вид не плоского диска, а двояковогнутой линзы. Так получается потому, что партоны, сидящие в центральной области протона, сильнее сжимаются в продольном направлении, чем партоны, сидящие на краях. Было бы очень интересно проверить эти теоретические предсказания экспериментально!

Почему всё это интересно физикам?

Зачем вообще физикам надо знать, как именно распределено вещество внутри протонов и нейтронов?

Во-первых, этого требует сама логика развития физики. В мире есть много поразительно сложных систем, с которыми современная теоретическая физика пока не может полностью совладать. Адроны — одна из таких систем. Разбираясь с устройством адронов, мы оттачиваем способности теоретической физики, которые вполне могут оказаться универсальными и, возможно, помогут в чем-то совсем ином, например при изучении сверхпроводников или других материалов с необычными свойствами.

Во-вторых, тут есть непосредственная польза для ядерной физики. Несмотря на почти вековую историю изучения атомных ядер, теоретики до сих пор не знают точный закон взаимодействия протонов и нейтронов.

Им приходится этот закон отчасти угадывать, исходя из экспериментальных данных, отчасти конструировать на основе знаний о структуре нуклонов. Тут-то и помогут новые данные о трехмерном устройстве нуклонов.

В-третьих, несколько лет назад физики сумели получить ни много ни мало новое агрегатное состояние вещества — кварк-глюонную плазму. В таком состоянии кварки не сидят внутри отдельных протонов и нейтронов, а свободно гуляют по всему сгустку ядерного вещества. Достичь его можно, например, так: тяжелые ядра разгоняются в ускорителе до скорости, очень близкой к скорости света, и затем сталкиваются лоб в лоб. В этом столкновении на очень короткое время возникает температура в триллионы градусов, которая и расплавляет ядра в кварк-глюонную плазму. Так вот, оказывается, что теоретические расчеты этого ядерного плавления требуют хорошего знания трехмерного устройства нуклонов.

Наконец, эти данные очень нужны для астрофизики. Когда тяжелые звезды взрываются в конце своей жизни, от них часто остаются чрезвычайно компактные объекты — нейтронные и, возможно, кварковые звезды. Сердцевина этих звезд целиком состоит из нейтронов, а может быть даже и из холодной кварк-глюонной плазмы. Такие звезды уже давно обнаружены, но что происходит у них внутри — можно только догадываться. Так что хорошее понимание кварковых распределений может привести к прогрессу и в астрофизике.

Автор: Игорь Иванов
«Квант» №5, 2009
